好的plc成套控制柜廠家是如何給plc電氣控制柜做設計布局的？plc電氣控制柜的布局一般來說分為三部分，分別為：一次線布局、二次線布局以及控制柜面板上的布局。

一，plc電氣控制柜的一次線布局。

通?？刂乒竦囊淮尉€是含有不同類型規格的，要看整個plc電氣控制柜的總功率，工廠中經常使用到的是10mm²的與16mm²。這種線基本都為3種顏色---黃綠紅，對應的是U、V、W三相電。進行接一次線時，需要按照工程師所畫接線圖標出的尺寸進行一次線與二次線用到線大小選擇。接下來先對一次線進行介紹。

一次線要求一定根據圖紙標出的標準進行連接，由于設備的安全和這息息相關，若是當控制柜所需要的是16mm ²的線，但是線卻是用了10mm²，則最后將有可能使得設備不能滿足其所需要的電壓，進而設備將會出現相應的安全問題，嚴重的甚至?xí)?duì)工作設備人員造成生命威脅。因此，plc電氣控制柜接線一定要根據所需標準進行。另一方面，作為 好的plc成套控制柜廠家，華普拓要求選擇相應合適的壓線端子進行接線。
接線步驟為：
1．先是得確認線是不是已經都拿好了；
2．接著把線剪切到所需要的長度；
3．對已經剪好的線使用剝線鉗將其兩頭剝約為1至2cm長度；
4．接著用相應壓線端子將線套好，線中銅絲不可露出（避免漏電），接著以壓線鉗端子使其壓牢；
5．把以上得到的線安放至相應位置利用工具使它擰緊；
6．不斷重復上述步驟，進而做好一次線的布局。

上述是主要的柜子一次線的接法，對于部分大功率的控制柜，相應的要求的一次線的大小就會是50mm²甚至是75mm ²等。因此，進行此類的一次線時，進而在完成以上步驟之中，還需要添加一些步驟如接50m m²時，前4個步驟相同，接著要求使用工單所要求的熱縮管把它包裹好，然后以電熱烘槍把它完成，別的一樣。完成以上步驟后既是已經完成了控制柜的一次線布局。

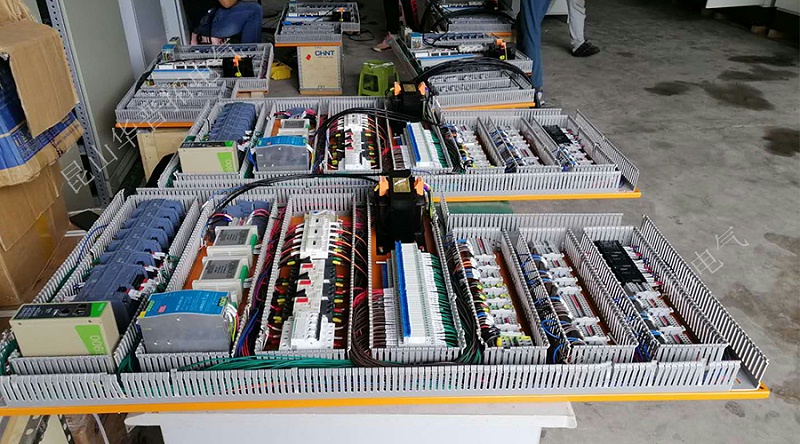

接好線的plc電氣控制柜

二、plc電氣控制柜的二次線布局

進行完一次線接之后，接著就是控制柜二次線的布局。一次與二次線的接法基本一樣，在完成的主要步驟也是相似的，以及兩種接線布局的時候，都需要確認將線放至元器件接線孔的底部，然后使用螺絲刀把它擰緊。還有的是在完成相應接線后，都是要求使用電動扭力槍把它固定好，而用扭力槍時候，就要按照線的尺寸，使用合適的扭力使其固定。做好上述的步驟之后，接著把板放到柜子里面，然而在放到柜子里之前前，還需要做的是拿氣槍把接線時在板子上面留下的廢棄物除去。

三、plc電氣控制柜面板上的布局
一次線與二次線完成之后，那么就只有最后一個步驟了，即為進柜。進柜時，需要確認好相對應的柜子，這是根據柜子面板上的孔位與圖紙后的孔位是不相同進行確認。接著可以根據下面的步驟進柜：
1．找到相應的柜子；
2．將板子放到相應的柜子里面，用拆卸板子時柜子里的零部件將板子固定在柜子中；
3．確認柜子面板上所需要的風扇與別的元器件；
4．根據料單把找好的元器件裝好；
5．再次檢查確認。

完成上面的步驟之后，把面板上的線也全部接好，機已經做好了全部的線路布局的控制柜工作了。

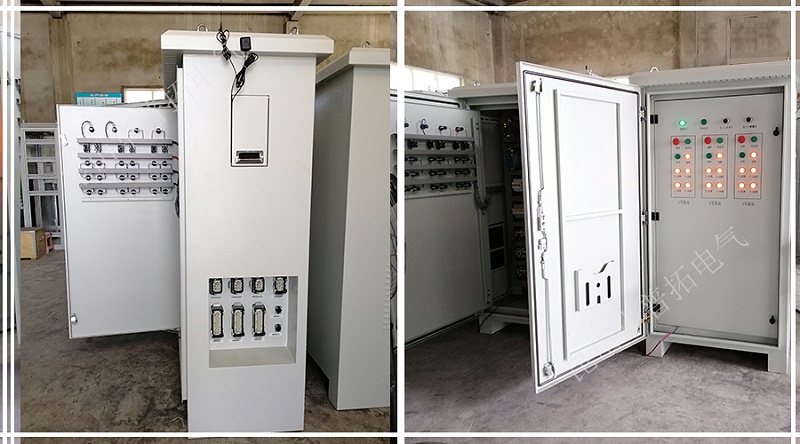

plc電氣控制柜柜門接線
