涂裝電控系統--噴涂行業前處理、粉末烘干控制系統 電氣控制柜

返回列表 來源：發布日期： 2024.11.15

項目介紹

: 涂裝電控系統--噴涂行業前處理、粉末烘干控制系統電氣控制柜
涂裝電控系統是在傳統涂裝工藝的基礎上融入了電氣控制，實現自動化涂裝操作和過程控制的系統。該系統旨在提高涂裝質量、提高生產效率和降低勞動強度，廣泛應用于汽車、家電、機械制造等領域。本控制系統是電泳涂裝線前處理、電泳烘干控制系統電柜。10面雙開并柜。美觀大氣。

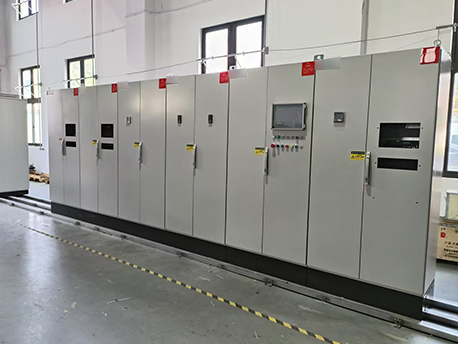

: 噴涂電氣控制系統主要負責電氣信號的傳遞和控制命令的執行，包括電機驅動、傳感器信號采集和反饋控制等功能。人機界面是通過觸摸屏、操作臺等設備與涂裝電控系統進行交互，實現參數調整、故障診斷和操作監控等功能。如圖，電泳涂裝線前處理控制系統PLC電氣柜

應用亮點

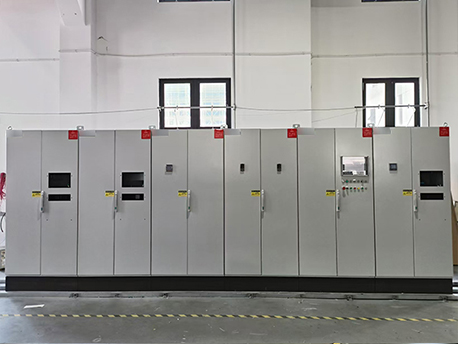

該項目由10面電柜組成，主控柜選用西門子1500系列CPU6ES7511搭載ET200PLC模塊。通過西門子12寸觸摸屏編程畫面顯示輸出。華普拓工程師將流程代碼編程輸入電柜，可直觀觀測前處理淋脫脂、水洗等工序的工作狀態。

手動，自動任意切換，自動監控節約人力成本；觸摸屏編程，自動啟動，控制操作為設備運轉提供便利，保障安全。非標定制，更貼合用戶使用需求。

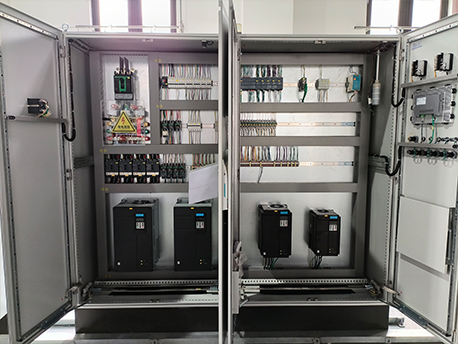

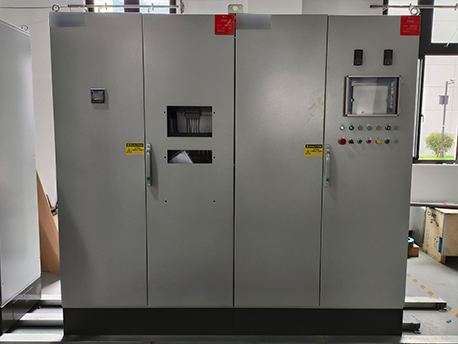

噴涂行業粉末烘干控制系統變頻柜為前后開門，雙開門，柜所用元器件皆為一線品牌:西門子、施耐德、歐姆龍等起動元器件選用匯川變頻器，根據現場電機功率選配變頻器功率45KW,30KW,7.5KW等大小12臺。4臺粉末烘干控制系統電柜，為保持整體性，并聯拼柜。外觀美觀，結構合理。按工藝流程順序排列。從輸送鏈，到淋脫脂，水洗，硅烷，到后端的電泳涂裝線粉末烘干:噴粉，冷卻，固化，冷卻等。通過PLC點位控制工藝時間，溫度，啟動，停止。

實現機械自動化生產。提高效率，降低損耗！
